Dobradeira de tubos cnc
Curvamento de tubos em formas simples e complexas
Dobradeiras de tubos CNC para aço, inoxidável e alumínio
As dobradeiras de tubos CNC fornecidas pela Metalcym curvam tubos de aço, aço inoxidável, alumínio e materiais similares em formas simples e complexas, com dobramento em múltiplas etapas de forma automática. Fabricadas pela AKyapak (série ABM), são oferecidas com e sem mandril, com controle servo e programação em modo YBC, em diâmetros de 38 a 76 mm.
O operador apenas carrega o tubo e seleciona o programa: a máquina executa a sequência completa de dobramento de forma automática, reduzindo os tempos mortos e os custos tanto na produção seriada quanto nas peças unitárias. A tela sensível ao toque de 15" permite programar trajetórias com pré-visualização 3D antes de iniciar a produção.
APLICAÇÕES
Usos e processos de dobramento
As dobradeiras de tubos CNC são aplicadas em uma ampla variedade de indústrias que requerem tubos curvados com precisão e repetibilidade
FORMAS SIMPLES E PRODUÇÃO SERIADA
- Dobramento de uma curva ou sequências repetitivas com alta cadência.
- Automotivo: canos de escapamento, chassis e estruturas de veículos
- Mobiliário: pés, encostos e estruturas tubulares
- Aquecimento e refrigeração: serpentinas e circuitos de fluidos
- Isolamento: suportes e estruturas de sustentação
- O operador carrega o tubo e seleciona o programa: a máquina faz o resto
FORMAS COMPLEXAS EM UMA ÚNICA PEÇA
- Múltiplas curvas em ângulos e planos distintos, sem reposicionar o tubo.
- Barras de segurança e antitombamento para veículos
- Conjuntos tubulares para indústria e construção
- Estruturas curvas com mudanças de plano e ângulos combinados
- Peças com espirais em diâmetros determinados
- Redução significativa de operações e tempos de ciclo

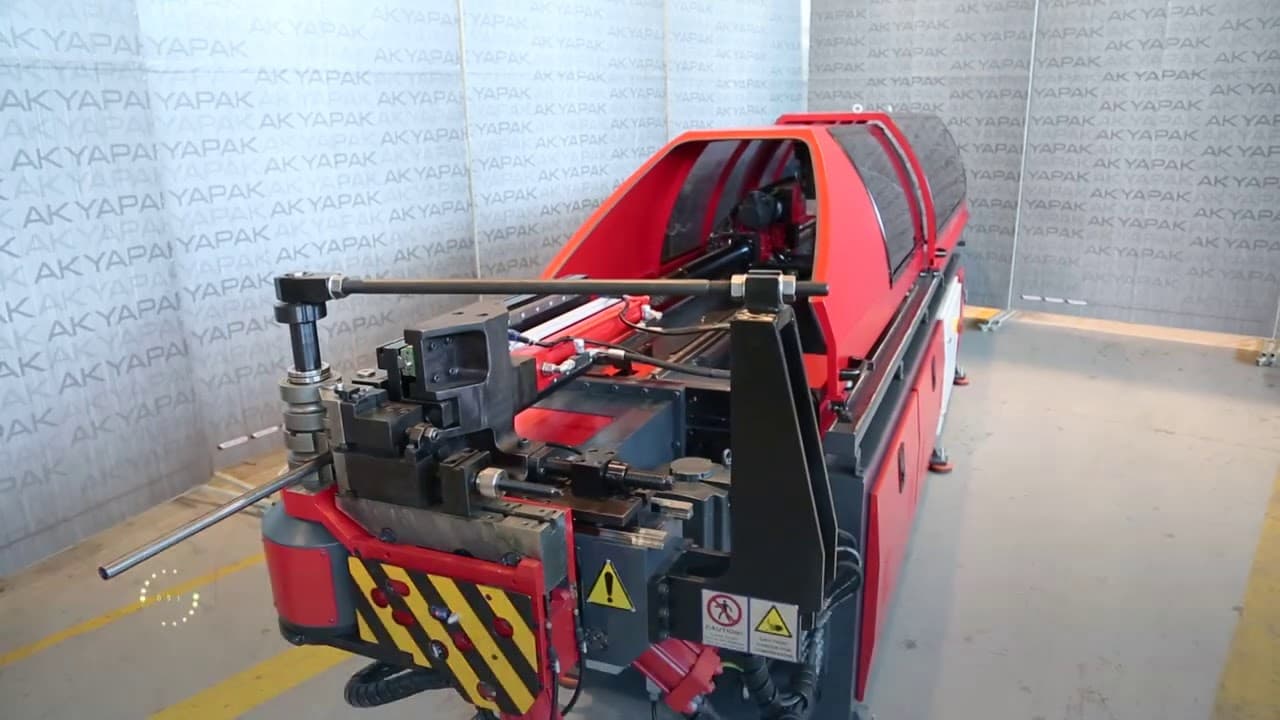

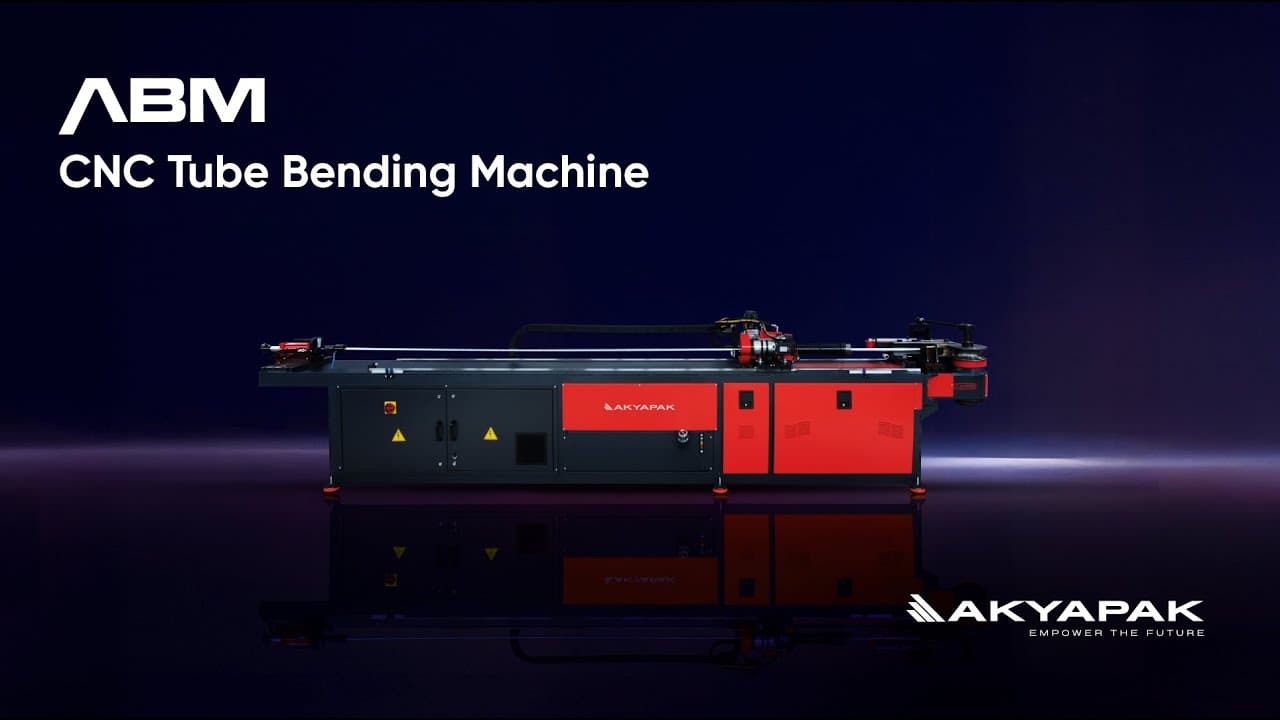

Serie ABM
O que você precisa jatear? Encontre seu equipamento
A escolha do modelo depende principalmente do diâmetro do tubo, do nível de controle necessário e do volume de produção.
| Critério | ABM 38 CNC | ABM 50 CNC | ABM 76 CNC-1 | ABM 76 CNC-3 |
|---|---|---|---|---|
| Diâmetro máximo | 38 mm | 50 mm | 76 mm | 76 mm |
| Matrizes | 2 | 3 | 1 | 1 |
| Sistema de dobramento | Servo | Servo | Hidráulico + servo | Servo |
| Vel. de dobramento | áx. 1.000°/s | áx. 1.000°/s | 100°/s | máx. 1.000°/s |
| Com / sem mandril | ✓ | ✓ | ✓ | ✓ |
| Pré-visualização 3D | ✓ | ✓ | ✓ | ✓ |
| Programação YBC | ✓ | ✓ | ✓ | ✓ |
| Potência total | 5,5 kW | 7,5 kW | 7,5 kW | 7,5 kW |
| Ideal para | Tubos finos, alta cadência | Diâmetro médio, versatilidade | Ø grande, menor investimento | Ø grande, máxima produtividade |
Para tubos de até 25 mm com múltiplas matrizes em uma única operação, consultar o modelo ABM E-25 (totalmente elétrico, multi-stack, todos os eixos servo).
