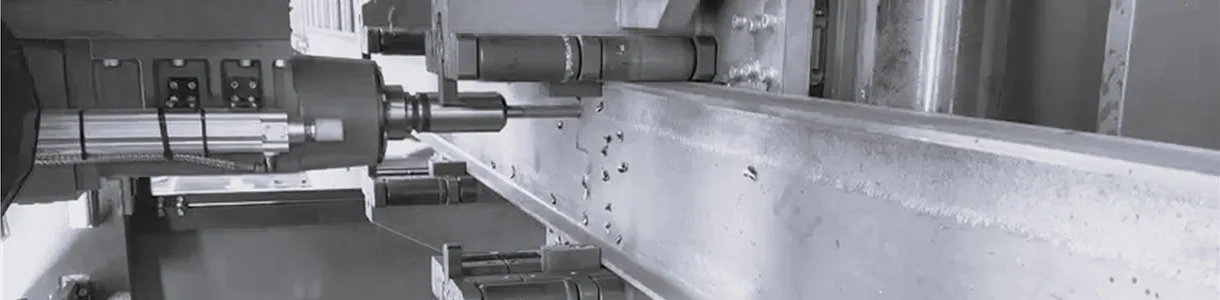

Taladrado de vigas CNC
LINEAS 3ADM - METEOR
Taladrado, marcado y fresado de perfiles de acero estructural
Las líneas de taladrado de vigas CNC que provee CYM Materiales taladran perfiles H, I, U, ángulos, tubos y láminas con diámetros de 10 a 40 mm, y hasta 50 mm con broca tipo U. Fabricadas por AKyapak bajo la marca AKDRILL, trabajan con servomotores y control CNC Mitsubishi o Siemens con velocidad de husillo regulable entre 50 y 3.000 rpm.
La línea se selecciona según el volumen de producción, la complejidad de las piezas y el espacio disponible en planta: desde una línea compacta de un husillo para talleres medianos hasta una línea de tres husillos con sub-eje de 500 mm para la fabricación de acero estructural a escala industrial.
Aplicaciones
Usos y procesos de taladros CNC
Las líneas de taladrado CNC se utilizan en la fabricación de estructuras de acero, puentes, astilleros, torres y vasos campos de la industria de la construcción.

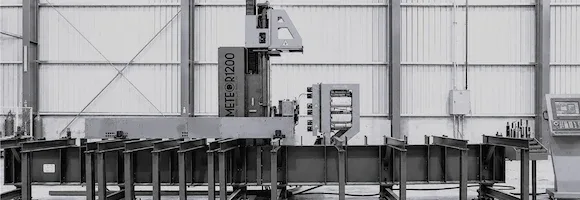

UN HUSILLO — METEOR 1200
- Solución compacta para perforado rápido y preciso.
- Procesa perfiles H, I, U, ángulos, tubos y láminas planas
- Ocupa un espacio reducido en planta: ideal para talleres medianos
- 8 ejes de movimiento para alta versatilidad
- ATC: intercambiador automático de hasta 6 herramientas
- Medición automática de secciones transversales

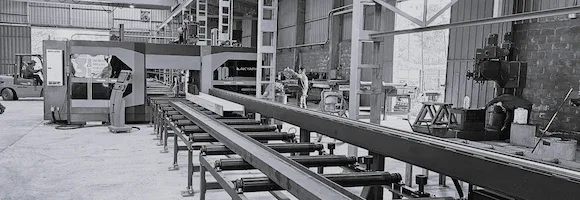

TRES HUSILLOS — 3ADM 7 Y 10 EJES
- Taladrado, marcado, roscado y fresado integrados en una sola pasada
- ATC: intercambiador automático de 7 herramientas por husillo

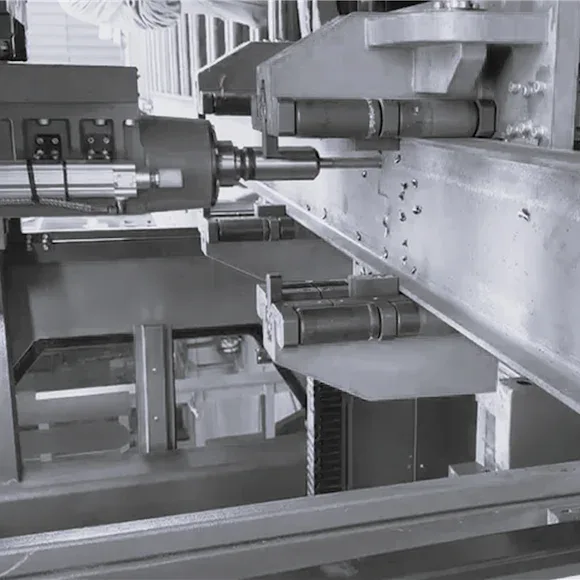

- Tres unidades de perforación independientes que taladran las tres caras del perfil en simultáneo.
- Alta tolerancia de posicionamiento y repetibilidad
- 3ADM 7 ejes: avance longitudinal de la viga por CNC entre perforaciones
- 3ADM 10 ejes: sub-eje de 500 mm — el husillo se desplaza sin mover la viga, reduce el tiempo de ciclo un 50%
- Integrable con sierra de corte CNC como línea completa
SERIE ADM (AKDRILL)
¿Qué necesita granallar? Encuentre su equipo
La elección depende del volumen de producción, la complejidad de las operaciones y el espacio disponible en planta.
| Criterio de seleccion | Meteor 1200 - 1 husillo | 3ADM · 7 ejes | 3ADM · 10 ejes |
|---|---|---|---|
| Husillos | 1 | 3 | 3 |
| Ejes de movimiento | 8 | 7 | 10 |
| Sub-eje 500 mm (sin reposicionar viga) | – | – | ✓ |
| Desplazamiento horizontal del husillo | Husillo 350 mm | Viga (CNC) | Husillo 500 mm |
| Taladra 3 caras en simultáneo | – | ✓ | ✓ |
| ATC herramientas por husillo | 6 | 7 (total 17) | 7 (total 21) |
| Marcado + roscado + fresado integrado | – | ✓ | ✓ |
| Espacio requerido en planta | Reducido | Medio | Mayor |
| Volumen de producción | Medio | Alto | Máximo |
| Integrable con sierra de corte CNC | – | ✓ | ✓ |
