Informe técnico
Riesgo de explosión por polvo de aluminio
Process fundamentals
El polvo de aluminio que se genera en el granallado, el corte, el lijado, el rectificado o el cepillado es altamente combustible: se clasifica como ST 3, el nivel de explosividad más alto. Bajo ciertas condiciones puede arder o explotar con gran violencia, y por eso exige un manejo específico, distinto del de los abrasivos minerales inertes.
El mecanismo general de las explosiones de polvo —el pentágono de explosión y el índice Kst— se desarrolla en nuestro informe general de riesgo de incendio y explosión. Este informe se concentra en lo que hace del aluminio un caso crítico: su alta explosividad, la reacción termita y las medidas de captación y extinción adecuadas.
Por qué el polvo de aluminio es un caso crítico
El aluminio combina dos factores: genera partículas muy finas con facilidad y libera mucha energía al quemarse. En suspensión, la combustión se propaga de una partícula a otra a gran velocidad.
• Clasificación ST 3, con un índice Kst típico de 400–600 bar·m/s (explosividad alta) y una presión máxima de explosión del orden de 9 bar en recinto cerrado.
• Las partículas mayores a 500 µm presentan bajo riesgo; las fracciones por debajo de 420 µm son las de alto riesgo y pueden encender a las más gruesas.
• Para que ocurra la explosión deben coincidir: polvo en suspensión, una fuente de ignición con energía mínima superior a 10 mJ, oxígeno y una concentración dentro del rango explosivo (del orden de 30–40 g/m³).
La reacción termita: aluminio + materiales ferrosos
El peligro más serio del polvo de aluminio no es solo su explosividad propia, sino su reacción con los materiales ferrosos. El óxido de hierro (Fe₂O₃, Fe₃O₄) actúa como oxidante y, en contacto con aluminio metálico, puede desencadenar la reacción termita:
• Reacción exotérmica violenta, que alcanza temperaturas superiores a 2.500 °C.
• No puede sofocarse y arde en prácticamente cualquier ambiente.
• Bajo ciertas condiciones puede evolucionar hacia una reacción explosiva.
Por esta razón, el polvo de aluminio nunca debe mezclarse con polvo metálico ferroso (hierro o acero al carbono) en el mismo colector. El acero inoxidable, en cambio, contiene cromo y níquel que forman una capa pasiva de óxido de cromo muy estable: esa capa inhibe la formación de óxidos de hierro reactivos, por lo que no produce reacción termita al mezclarse con aluminio.
Aluminio + hierro/acero al carbono vs aluminio + acero inoxidable
| Combinación | Riesgo principal | Reacción termita | Observaciones |
|---|---|---|---|
| Aluminio + hierro (o acero al carbono) | Reacción termoquímica violenta | Alto | > 2.500 °C, no sofocable, riesgo de explosión |
| Aluminio + acero inoxidable | Explosividad propia del aluminio | Nulo | Inoxidable pasivado: no actúa como oxidante |
Abrasivos seguros para el granallado de aluminio
Para granallar aluminio deben emplearse únicamente abrasivos que no generen reacción termita ni aporten riesgo adicional:
• Granalla de aluminio.
• Granalla de acero inoxidable (pasivado: seguro frente a termita).
• Microesfera de vidrio.
• Óxido de aluminio.
• Garnet (granate).
Estos abrasivos minimizan el riesgo de termita; los de acero al carbono quedan descartados cuando se procesa aluminio. La elección final entre ellos depende del acabado y del proceso, lo que se desarrolla en la guía de selección de abrasivos.
Captación del polvo: colectores húmedos y secos
La captación del polvo de aluminio debe hacerse con un colector dedicado en forma exclusiva a ese material, nunca compartido con polvo ferroso.

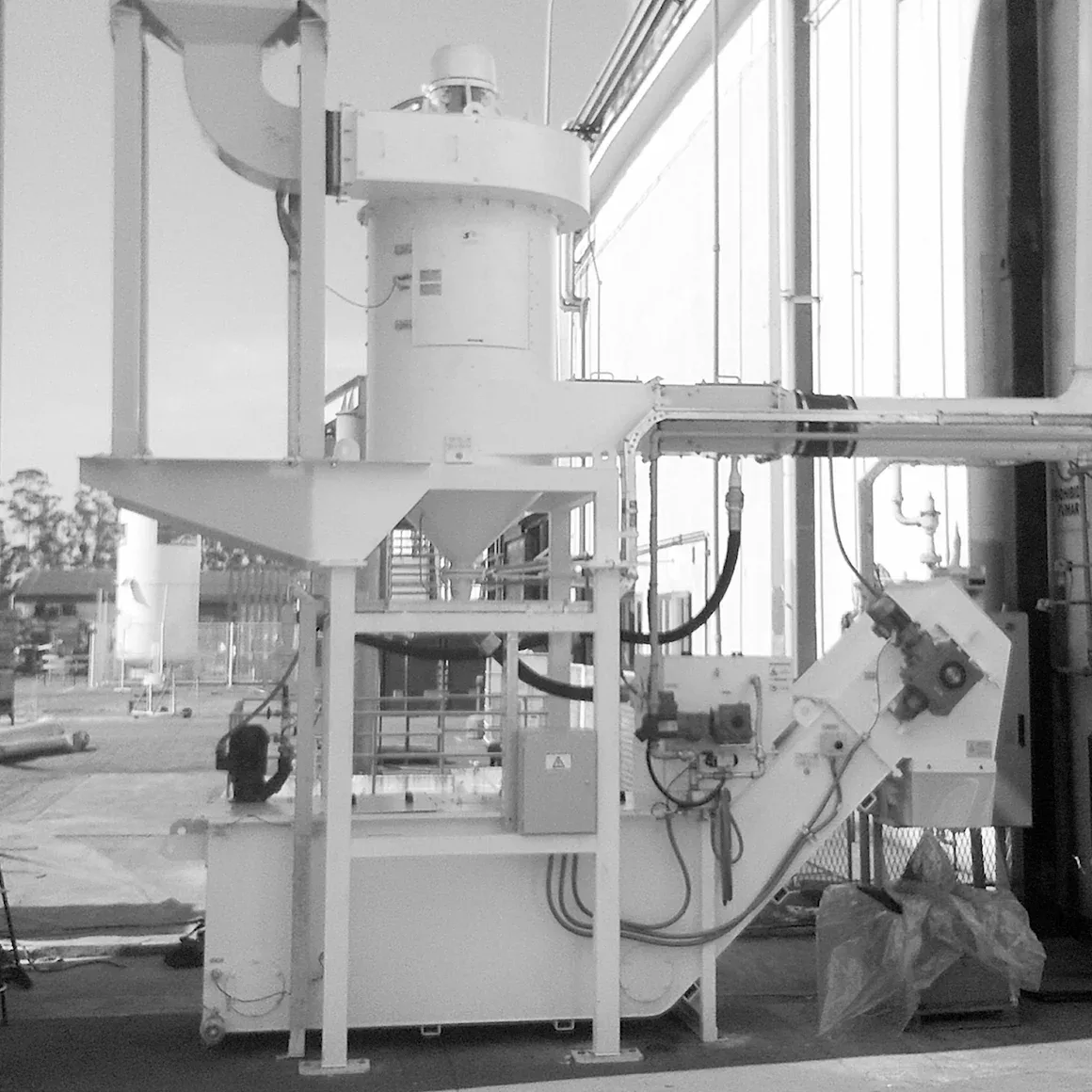

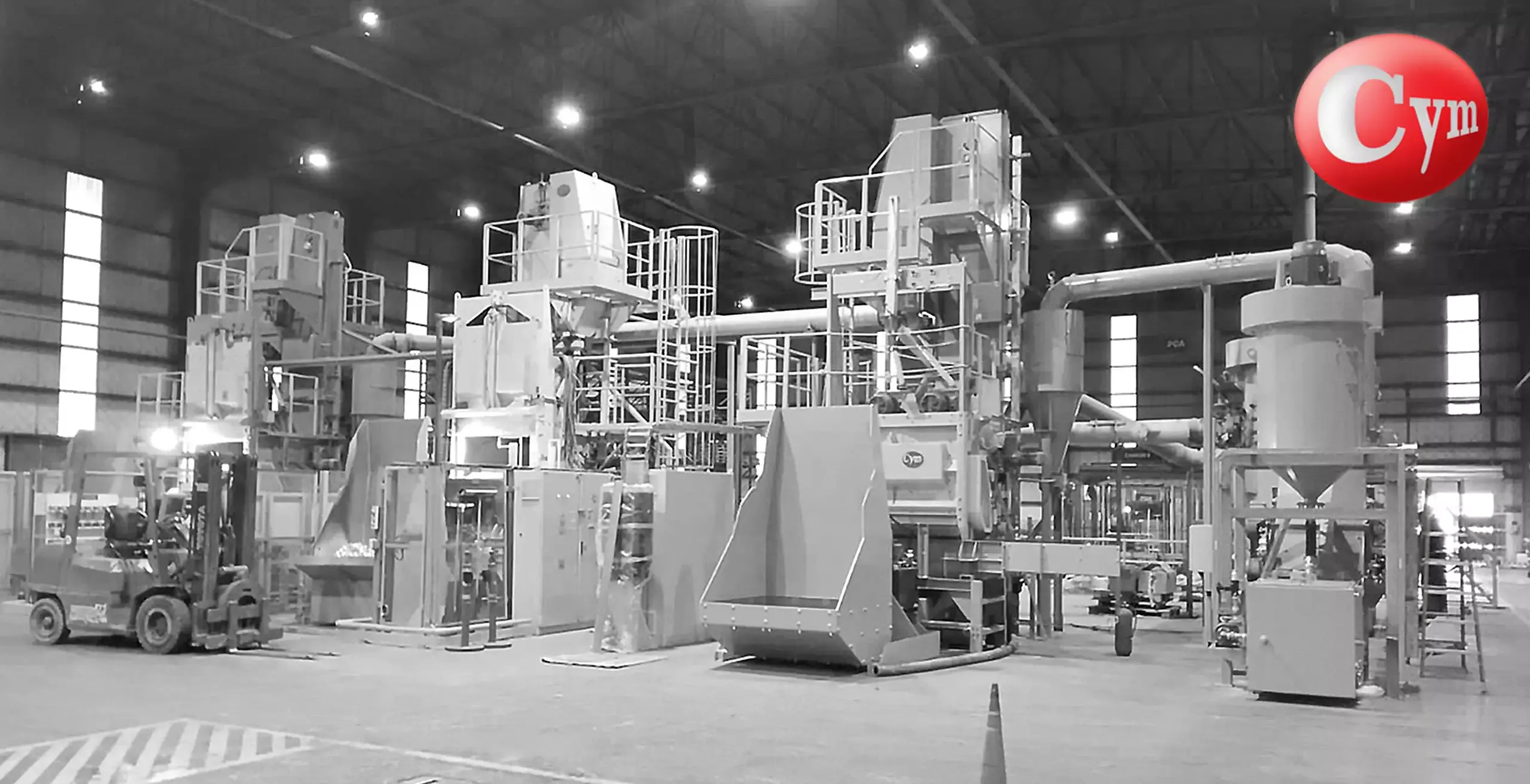

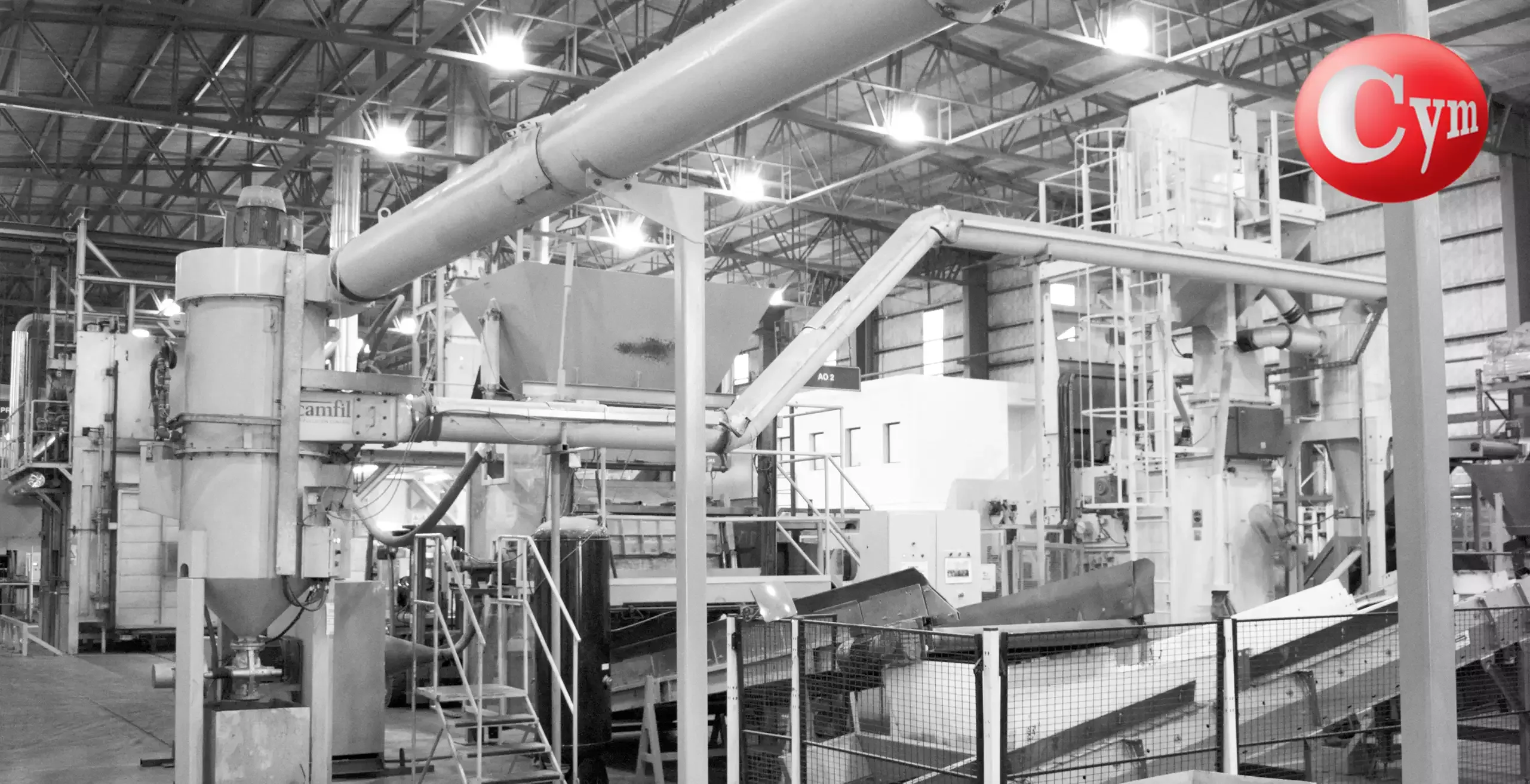

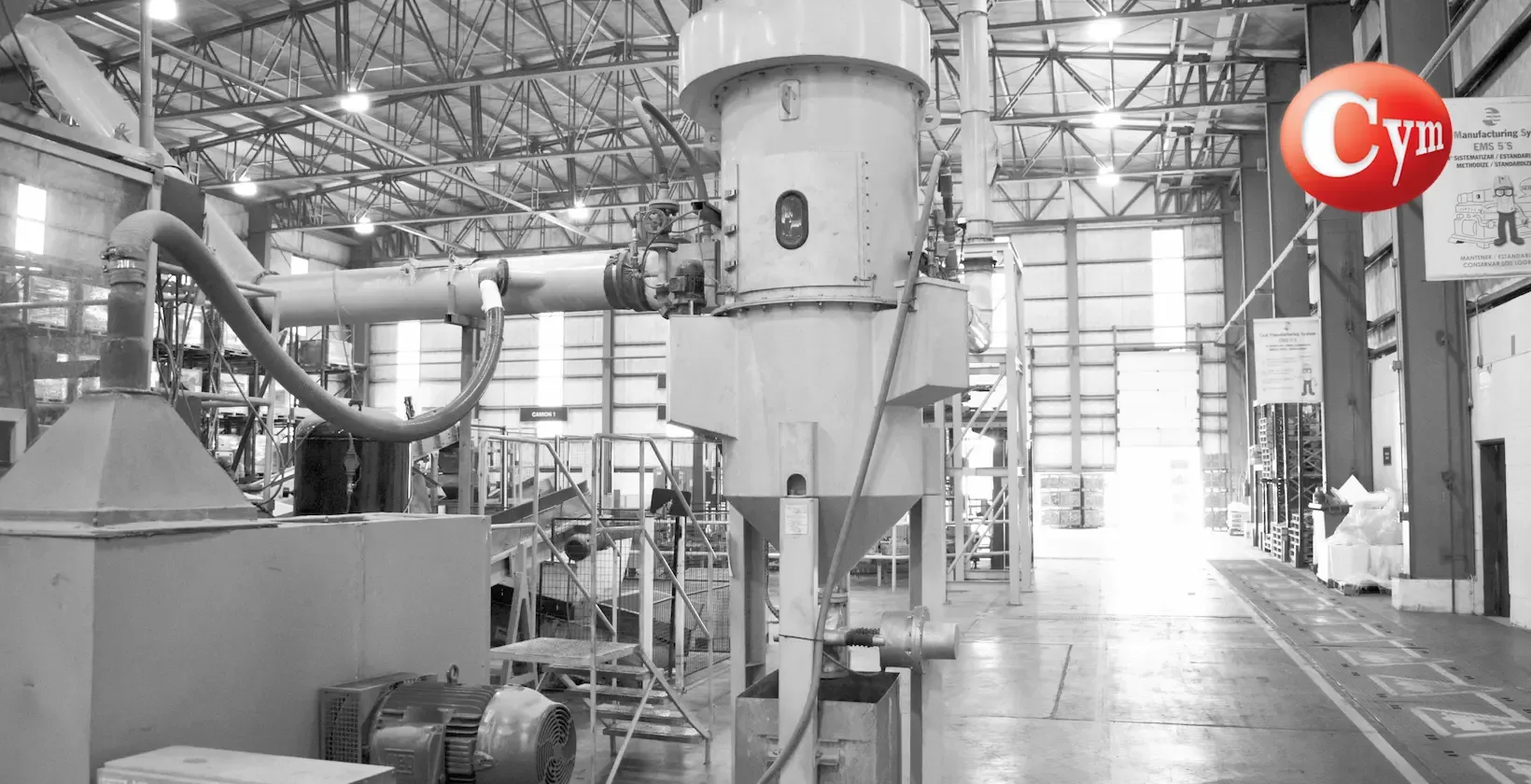

El colector húmedo (wet scrubber) es la opción recomendada para aluminio:
• Atrapa las partículas finas en el líquido del colector, evitando su contacto con el oxígeno y controlando así el riesgo de polvo combustible.
• Debe incluir sensores que impidan el arranque sin agua suficiente y detengan el proceso ante una falla.
• El lodo debe retirarse a diario.
• Hay que ventear y controlar el hidrógeno que genera la reacción del aluminio con el agua.
Si se utiliza colector seco, deben extremarse los recaudos:
• Instalarlo fuera del edificio, con barreras de seguridad; nunca usar precipitadores electrostáticos.
• Incorporar venteo o sistemas de supresión de explosión.
• Ductos con superficies lisas y el mínimo de curvas, para mantener la velocidad de aire constante.
• Descargar el polvo en recipientes metálicos pequeños, vaciados a diario, y realizar limpieza diaria obligatoria.
Extinción de un incendio de polvo de aluminio
El polvo de aluminio exige agentes de extinción específicos. Usar el agente equivocado puede acelerar el incendio o provocar una explosión.
• Agentes permitidos: extintores Clase D (su símbolo es una estrella amarilla de cinco puntas con la letra D); arena fina seca (preferiblemente menor a malla 20) u otros polvos secos aprobados, almacenados en recipientes cubiertos con palas metálicas de mango largo. Aplicar el agente suavemente, dejando que se asiente por gravedad sobre el material en combustión.
• Agentes prohibidos: agua —reacciona con el aluminio formando gas de hidrógeno inflamable y puede levantar una nube de polvo explosivo—; halón, CO₂ y agentes halogenados, que pueden formar mezclas explosivas con el aluminio.
La decisión de combatir el incendio o retirarse a un lugar seguro debe tomarla, de antemano, personal de supervisión calificado.
Prevención y buenas prácticas
• Asegurar la puesta a tierra de todo el sistema de aspiración y los equipos asociados.
• Gestionar permiso de trabajo en caliente (PTS) antes de soldar, cortar o amolar, eliminando primero todo el polvo acumulado.
• Usar herramientas anti-chispa y cepillos de fibra natural; nunca limpiar con aire comprimido.
• Vaciar el polvo a diario y evitar su acumulación en pisos, ductos y estructuras (riesgo de explosiones secundarias).
• Mantener una velocidad de aire constante en los ductos para que no se depositen finos.
• Implementar programas documentados de capacitación, inspección y limpieza, con registros trazables.
Conclusión técnica
El polvo de aluminio representa un riesgo severo de incendio y explosión (ST 3, Kst 400–600 bar·m/s), agravado por la posible reacción termita en contacto con materiales ferrosos. Controlarlo es factible: abrasivos seguros, colector dedicado —preferentemente húmedo—, puesta a tierra, extinción con agente Clase D y una rutina estricta de limpieza y capacitación reducen el riesgo a niveles manejables.
