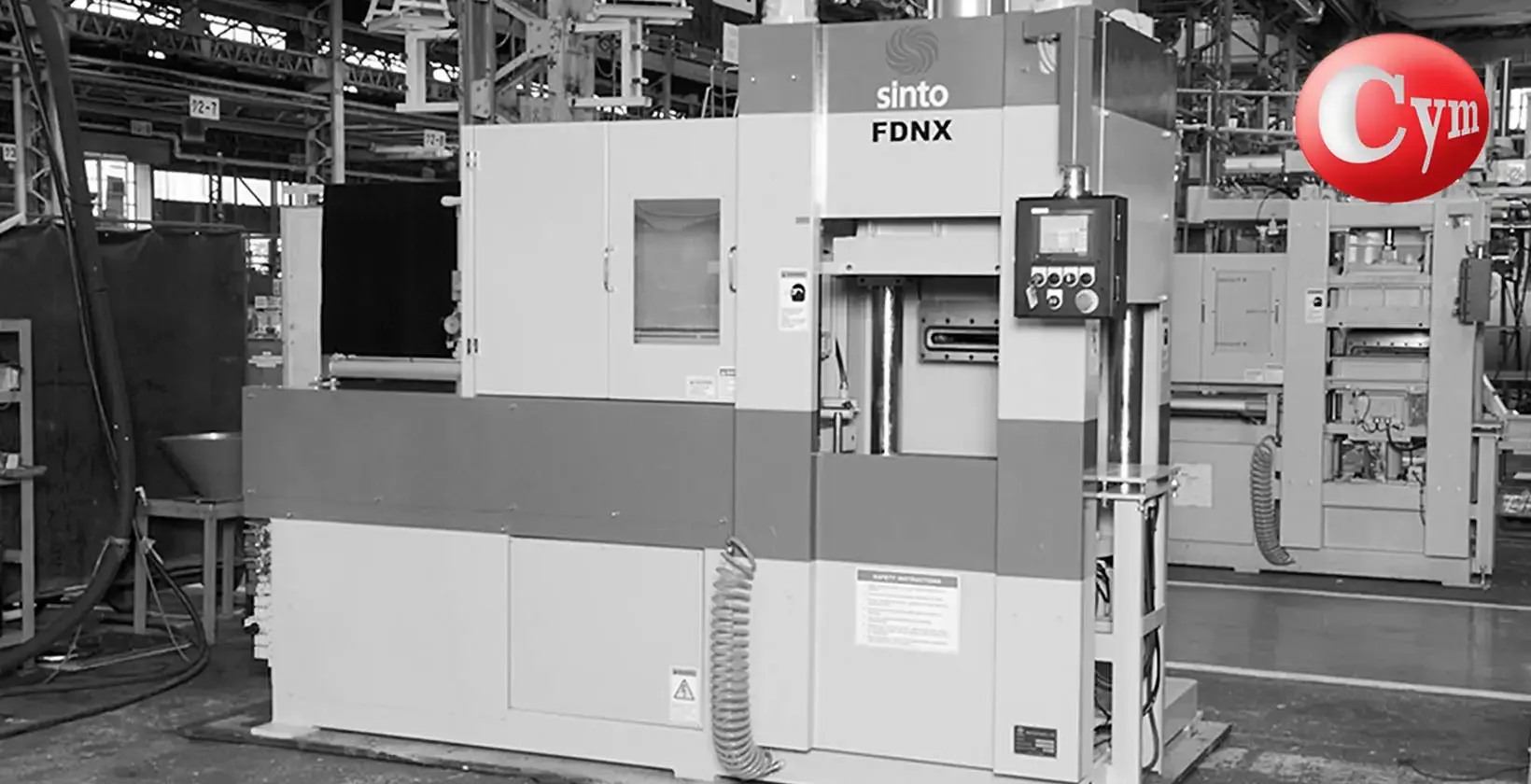

Moldeadora sin caja FDNX Sinto
Aeración · Sin fundación · 90–100 moldes/hora
La moldeadora compacta que reemplaza múltiples máquinas de moldeo manual
La FDNX es la moldeadora automática sin caja de partición horizontal más compacta de Sinto, diseñada para reemplazar múltiples máquinas de moldeo manual con un solo operario, sin necesidad de obras civiles ni fundación especial. Utiliza el sistema de aeración + compresión que garantiza moldes de alta precisión y dureza uniforme, con bajo nivel de ruido (72 dB(A)) y consumo de aire comprimido reducido. Se entrega montada y lista para conectar a alimentación eléctrica, neumática y de arena.
- Características principales Moldeo por aeración y compresión — llenado uniforme de arena en cavidades complejas y perfiles profundos.
- 90–100 moldes/hora sin colocación de macho — tiempo de ciclo de 36–40 seg según modelo.
- Sin fundación requerida — se entrega montada, solo requiere alimentación eléctrica, neumática y de arena.
- Bajo nivel de ruido: 72 dB(A) — mejora el ambiente de trabajo.
- Cambio de placa-modelo en 1–2 minutos — mínimo tiempo de parada entre series.
- Compatible con placas-modelo existentes de otras máquinas manuales.
- Control por PLC con diagnóstico de fallas en pantalla.
ESPECIFICACIONES TÉCNICAS
Modelos y capacidades
La serie FDNX se ofrece en dos tamaños de molde. Ambos modelos comparten las mismas características tecnológicas y se diferencian en las dimensiones del molde y la capacidad de producción.
| ESPECIFICACIÓN | FDNX-0 | FDNX-1 |
|---|---|---|
| Tamaño del molde | 450 × 350 × 150/150 mm | 500 × 400 × 180/180 mm |
| Velocidad máx. (sin macho) | 100 moldes/hora | 90 moldes/hora |
| Peso máximo por molde | ||
| Sistema de accionamiento | 71 kg | 108 kg |
| Presión de compresión (máx.) | 0,7 MPa — 4 niveles seleccionables | 0,7 MPa — 4 niveles seleccionables |
| Presión de aeración | 0,05–0,18 MPa | 0,05–0,18 MPa |
| Control del sistema | PLC | PLC |
| Tiempo de cambio de placa | 1–2 minutos | 1–2 minutos |
| Tensión de alimentación | 100–240 VCA (comando: 24 VCC) | 100–240 VCA (comando: 24 VCC) |
| Fundación | No requerida | No requerida |
Las velocidades indicadas corresponden a producción sin colocación de macho. Con macho (9 seg adicionales): FDNX-0: 80 moldes/hora · FDNX-1: 78 moldes/hora. Las especificaciones están sujetas a cambios sin previo aviso.
